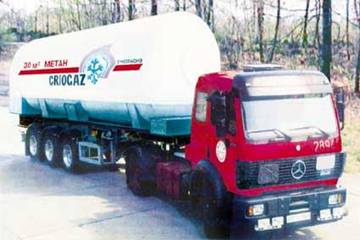

 Автомобильная
цистерна для хранения и транспортирования СЖИЖЕННОГО ПРИРОДНОГО ГАЗА:
Ориентировочная цена: 150 тыс. долларов.
Цистерна предназначена для приема, временного хранения, транспортирования
и выдачи СПГ потребителям.
Цистерна состоит из криогенной емкости со слоисто-вакуумной изоляцией,
обеспечивающей минимальные потери сжиженного газа при его перевозке
и хранении, и полуприцепа-контейнеровоза ЧМЗАП 99859.
Внутренний сосуд изготовлен из стали 12Х18Н10Т.
Сосуд снабжен люком, системой коммуникаций, трубопроводами слива-налива,
арматурным шкафом с запорно-предохранительной арматурой и контрольно-измерительными
приборами.
Давления в сосуде замеряется по мановакууметру.
Цистерна транспортируется автомобильными тягачами по автодорогам.
Цистерна снабжена средствами подачи газифицированного СПГ в двигатель
тягача и средствами дистанционного контроля давления внутри сосуда.
Технические характеристики:
|
Вместимость сосуда, м3
|
30
|
|
Масса цистерны с продуктом, кг
|
28000
|
|
Масса заливаемого продукта, кг
|
11340
|
|
Рабочее давление в сосуде, МПа
|
0,7
|
|
Минимальная и максимальная температура стенок сосуда, оС
|
минус 196...плюс 120
|
|
Температура окружающей среды, оС
|
минус 50...плюс 50
|
|
Коэффициент заполнения сосуда, не более
|
0,9
|
|
Тип изоляции сосуда
|
слоистовакуумная
|
|
Давление в теплоизоляционной полости в теплом состоянии, Па
|
13,3
|
|
Нагрузка на седельно-сцепное устройство тягача, кН
|
115
|
|
Время бездренажного хранения и транспортирования при
давлении 0,1...0,65 МПа, суток, не более
|
7
|
|
Масса полуприцепа, кг
|
4440
|
|
Габаритные размеры, мм
|
|
|
длина
|
12460
|
|
ширина
|
2500
|
|
высота
|
3965
|
|
Скорость передвижения, км/ч
|
40
|

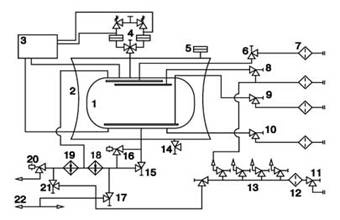

1 - сосуд;
2 - кожух;
3 - щит приборов;
4 - предохранительное устройство сосуда;
5 - мембранный предохранитель кожуха;
6 - вентиль "наддув-газосброс";
7 - фильтр;
8 - вентиль "байпас";
9 - вентиль "наполнение-слив";
10 - вентиль "выдача в сторонний насос";
11 - вентиль "наддув азотом";
12 - фильтрация азотом;
13 - вентили "продувка-сброс";
14 - вентиль "вакуумирование";
15 - вентиль "СПГ в испаритель";
16 - электроклапан "СНГ в испаритель";
17 - вентиль "газосброс в испаритель";
18 - испаритель;
19 - подогреватель;
20 - электроклапан "газ в двигатель";
21 - вентиль "газосброс через БДУ";
22 - безопасное дренажное устройство (БДУ) |
|
